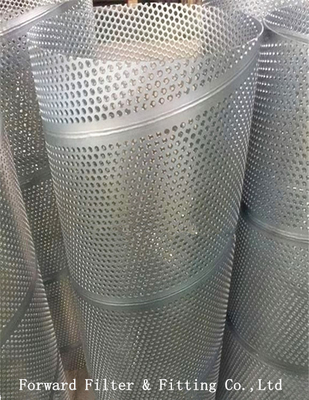

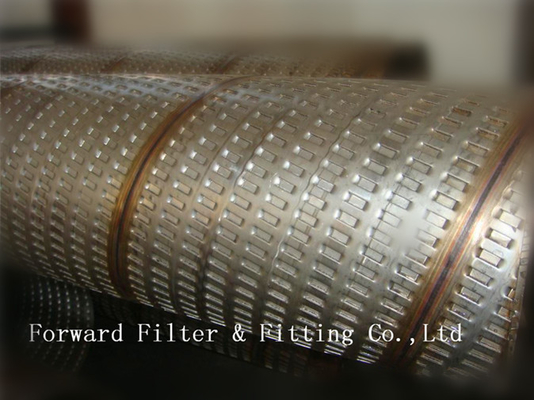

316L Stainless Steel Epoxy Dilapisi Spiral Welded berlubang Tabung / Gas / Cair / Vapor / Light Difusi
Kami memiliki pengalaman yang kaya dalam tabung berlubang memproduksi dan kita tahu
tabung berlubang dari bahan, pengolahan, pengelasan, perlakuan khusus untuk aplikasi.
Deskripsi:
Aka: Spiral berlubang Tabung / Pipa, Pusat Tube untuk Filter Element
Bahan: SS304 / 304L / 316 / 316L stainless steel, baja ringan, aluminium, tembaga, monel, Pelindung, Inconel, Titanium, dll
Lubang Diameter: Berbagai untuk memenuhi kebutuhan yang berbeda untuk kekuatan tabung dan filtrasi
Tabung Diameter: 1/4 '' - 12 '' (6,35 ~ 304.8mm)
Dinding Tebal: 0,5 ~ 2.5mm (ukuran khusus dapat disesuaikan)
Panjang: Disesuaikan
Selesai:
Precise bergulir: Tahan toleransi ketat atau memperbaiki penampilan dan terhadap tekanan eksternal yang tinggi; plating:
Mencegah dari korosi untuk baja / baja karbon ringan
Meminyaki, Degrease, Grit ledakan, Asam acar dan pengobatan pasivasi
Elektro polish ke tabung stainless steel
Dilapisi oleh PVC, Epoxy dan banyak lainnya sesuai dengan persyaratan.
menggunakan:
(1) lengan pelindung untuk layar kontrol pasir
(2) inti Dukungan untuk saringan
(3) saringan hisap Purolator
(4) peredam Akustik
(5) tabung berlubang untuk sumur minyak
(6) tabung knalpot, tabung Muffler
(7) Filtrasi / Pemisahan Tabung (misalnya tabung pusat untuk udara, minyak, bahan bakar, filter gas)
(8) item Dekoratif
(9) Gas / Cair Difusi / Vapor / Light
(10) Anggota Struktural
(11) EMI shielding
(12) penjaga Keamanan
(13) Grills atau langsing
Catatan: sampel dan khusus spesifikasi yang tersedia atas permintaan Anda!
Kekuatan spiral dilas pipa umumnya lebih tinggi dari jahitan dilas pipa lurus. diameter yang lebih besar
dapat diproduksi oleh hitam sempit dengan jahitan las spiral. Kami juga dapat memproduksi dengan diameter pipa yang berbeda
menggunakan lebar yang sama hitam. Tapi dibandingkan dengan panjang yang sama dari jahitan lurus dilas pipa, panjang
garis pengelasan meningkat 30-100%, dan kecepatan produksi rendah. Oleh karena itu, diameter relatif kecil dilas
pipa sebagian besar mengadopsi jahitan lurus dilas pipa, diameter yang lebih besar dilas pipa biasanya spiral dilas
pipa.
Spesifikasi dasar:
(1) Diameter dan ketebalan dinding:
tabung Diameter inci | Tebal (Ga) | 24 | 22 | 20 | 19 | 18 | 16 | 14 | 13 | 12 | 11 |
inci | 0.024 | 0.030 | 0.036 | 0,042 | 0.048 | 0.060 | 0.075 | 0.090 | 0,105 | 0.120 |
mm | 0.61 | 0.76 | 0.91 | 1.06 | 1.21 | 1.52 | 1.90 | 2.28 | 2.66 | 3.04 |
11/16 - 01/01 / 8 | 17,5-28,5 | | | | | | | | | | |
1-1 / 16 - 1-1 / 4 | 27,0-31,7 | | | | | | | | | | |
1-5 / 16 - 1-3 / 4 | 33,3-44,5 | | | | | | | | | | |
1-13 / 16 - 2-1 / 4 | 46,0-57,2 | | | | | Untuk | Spiral | Terikat | tabung | | |
2-5 / 16 - 05/02 / 8 | 58,7-66,7 | | | | | | | | | | |
2-11 / 16 - 07/02 / 8 | 68,3-73,0 | | | | | | | | | | |
2-15 / 16 - 3-1 / 2 | 74,6-88,9 | | | | | | | | | | |
3-9 / 16 - 4-1 / 2 | 90,5-114,3 | | | | | | | | | | |
4-9 / 16 - 5-1 / 2 | 115,9-139,7 | | | | | | | | | | |
5-9 / 16 - 8-1 / 2 | 141,3-215,9 | | | | | | | | | | |
* Daerah biru menunjukkan ketersediaan untuk spiral terikat / tabung dilas.
(2) Toleransi:
Barang | Satuan | Diameter Rentang Tabung |
Inci | <1,5 | ≥1.5 ~ <2,5 | ≥2.5 ~ <4.0 | ≥4.0 ~ <6.0 | ≥6.0 |
mm | <38,1 | ≥38.1 ~ <63,5 | ≥63.5 ~ <101.6 | ≥101.6 ~ <152,4 | ≥152.4 |
diameter Toleransi | Inci | ± 0.010 | ± 0.010 | ± 0.014 | ± 0,016 | ± 0.020 |
mm | ± 0,25 | ± 0,25 | ± 0,35 | ± 0.40 | ± 0.51 |
Kebulatan | Inci | 0,008 | 0,008 | 0,012 | 0,016 | 0.02 |
mm | 0,2 | 0,2 | 0,3 | 0,4 | 0.51 |
Ketebalan dinding | Inci | ± 0,0008 | ± 0,0008 | ± 0,0008 | ± 0,02 | 0.02 |
mm | ± 0,02 | ± 0,02 | ± 0,02 | ± 0.051 | ± 0.051 |
Kelurusan dari tabung | Inch / kaki | 0,012 | 0,012 | 0,015 | 0.018 | 0.018 |
mm / meter | 1 | 1 | 1.25 | 1.5 | 1.5 |
dilas Seam | Inci | 0,008 | 0,008 | 0,012 | 0,012 | 0,012 |
mm | 0,2 | 0,2 | 0,3 | 0,3 | 0,3 |
panjang Toleransi | Inci | 0.02 | 0.02 | 0.02 | 0.03 | 0.04 |
mm | 0.51 | 0.51 | 0.51 | 0.76 | 1 |
akhir Paralel | Inci | 0,008 | 0.01 | 0.014 | 0.02 | 0.032 |
mm | 0,2 | 0.25 | 0.35 | 0.51 | 0.81 |
Catatan: Spesifikasi khusus dapat disesuaikan!
